적외선 소자를 이용한 발광키트 제작
전동차
2010. 4. 6. 16:50
_M#]_M#]
목적
or-cad tool로10진 카운터 IC와 555 timer IC를 이용하여 화살표 모양이 순차적으로 발광하고 적외선 발광소자로 하트동작신호 송신하는 회로도와 Gerber, Layout
완성품 및 전시준비
목차
Auto Cad를 이용한 외관설계
10진카운터 회로도 와 Layout
멀티 바이브레이터 회로도와 Layout
원시 동판에 작업된 Layout 옮기기
종이 제거, 세정작업
세정후 네임 펜으로 보수
에칭 작업
에칭후 네산성 잉크제거
드릴링
외관 컷팅
부품삽입 및 동작 테스트
목적
실업계 교과 교육과정중 전자회로교과에서 습득 할 수
있는 비안정 멀티 바이브레이터와 555타이머 IC,
10진 COUNTER IC를 이용하여 정기 교육과정에
벗어나지 않는 이론적 배경 하에 실제 적용해여
동작을 확인하고, 제품화과정에서 일어나는
전반적인 경험을 함으로써 동기부여와 지식 확장을
목적으로 한다.
Auto Cad를 이용한 외관설계

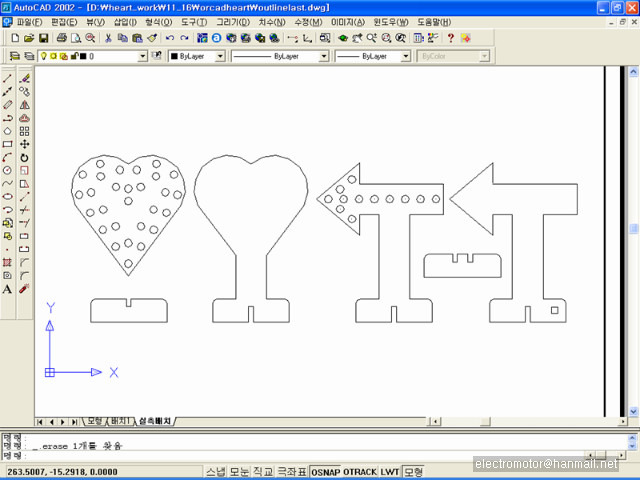

Auto cad로 외관을 작업하여 아크릴 가공을 하고, 또한 Or-cad작업시 boardoutline 으로 사용하기 위해 최초 설계 구상을 구체화

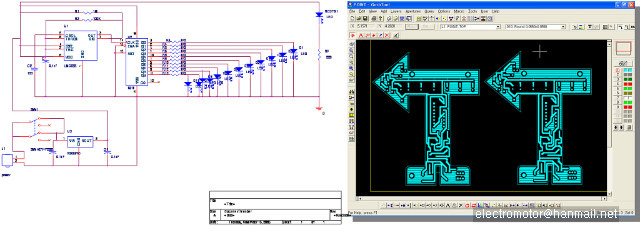

10진 카운터 회로와 Layout
10진 카운터 회로와 Layout
원시 동판에 작업된 Layout 옮기기

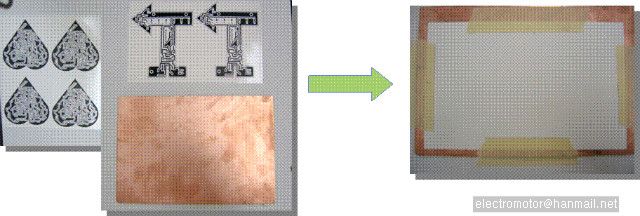

Lay out 작업한 파일을 광택용지에 레이져 프린터로 인쇄,
인쇄된 파일을 원시동판에 고정시키고 열을 가하여 동판
으로 옮기는 작업
종이 제거, 세정작업
물에 일정시간 둔 다음 인쇄된 부분에 손상 가지 않게
종이 제거 작업
세정후 네임 펜으로 보수
세정후 손상된 기판 밑 그림을 매직펜(네산성 잉크)으로 보수

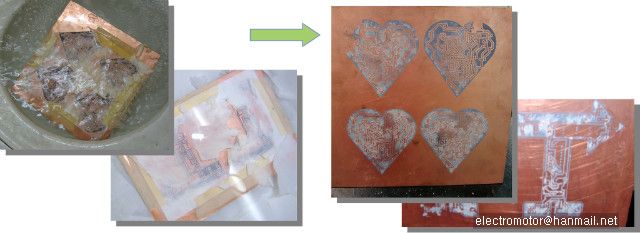

에칭 작업

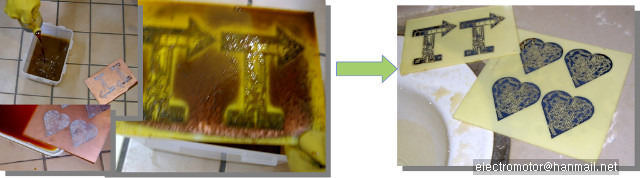

플라스틱 용기에 염화 제2철을 부은 다음 잘 흔들어주며
부식 정도를 파악함

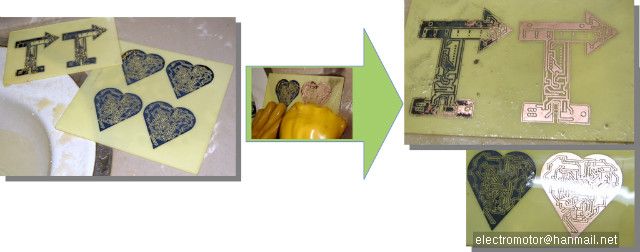

에칭후 네산성 잉크제거
에칭 작업후 회로를 육안으로 검사한후 철 쑤세미를
사용하여 네산성 잉크제거.

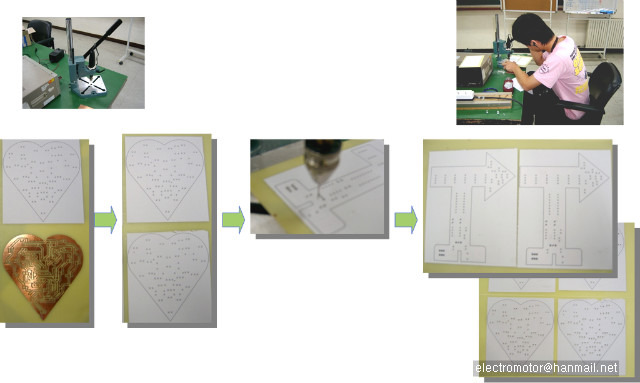

드릴링
Drilling layout 형식만 gerber file에서 인쇄해서 동판에 붙인다.
드릴크기와 고정홀등을 잘 구문하여 빠짐없이 드릴 가공한다.

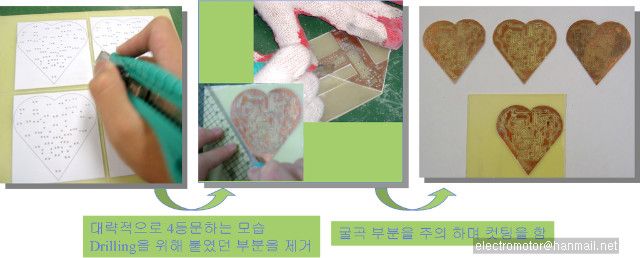

외관 컷팅
날카로운 칼로 하는 작업이므로 안전사고와
작업 중 생길 수 있는 동판의 손상에 유의 하면서 작업

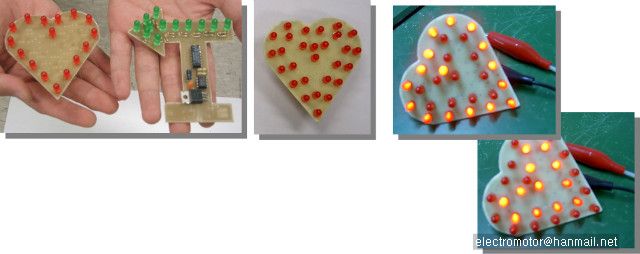

부품삽입 및 동작 테스트
•방향성이 있는 부품에 대한 주의
•열에 민감한 부품에 대한 주의
•전원 인가 전 충분한 회로 검토
•고장 수리 과정의 중요성과 수리 능력 배양
완성품 및 전시준비

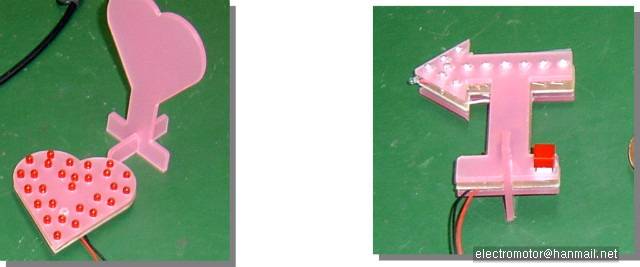

아크릴 포함 완성품 제작, 작업에 대한 평가 및 토의 사후검토
(개선점, 어려웠던 점, 응용,활용분야, 배운점 등등)
